一、概述：
岩石电动应力式直剪仪是按国家标准《公路工程岩石试验规程》（JTG F41-2005）、《水利水电工程岩石试验规程》（SL264-2001）的规定而研制的，主要适用于岩石结构面（如节理面、层里面、片里面、辟裂面等位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。其结构性能完全符合试验规范要求。
二、主要技术参数：
1、法向额定压力： F≤500KN
2、切向额定压力： F≤500KN
3、法向空间 ： ≤450mm
4、横向空间 ： ≤200mm
5、剪切载荷速度V：0.1~35KN/S（可设定）
6、载荷指示精度：0.01KN
7、位移测量：微机采集（0.001mm）。
8、加载方式：电动液压。
9、控载方式：微机控制与手动无级调速双控制系统。
10、工作电压: 380V/220V
11、配置：配联想品牌电脑(扬天)，17英寸液晶显示器，HP品牌彩色打印机
12、整机重量 :1300Kg
13、外形尺寸 : 1100x850x1980mm
三、主要特点：
1、电脑自动控制，即速度、力值、位移等参数均在电脑中控制显示，并在数据库中自动进行分析、计算。
2、试验过程实时记录试验曲线，显示并保存，高速采样；
3、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；
4、报表可出具：剪应力-剪切位移曲线，剪应力-法向位移，剪应力-法向应力曲线（出具：C-Φ值），可同时显示应力-应变曲线，力-时间，力-位移等曲线，曲线上特征点可以随意提取。
5、实时显示当前法向、切向上的力值，峰值，试验过程信息，当前位移等。
6、软件设有位移、力值自动清零系统，消除了人为读表误差不一等因素。
7、设有过载保护，当力值或位移超出试验机额定理论值，自动卸载并停止试验。
8、每组试验的面积，高度，环境温度等参数可根据实际情况更改或填写。
9、双套系统控制，即手动控制系统和电脑自动控制系统。更换方便，保证了电脑病毒，不能正常开机等客观因素存在时，工作不受影响。
10、位移测量采用四块位移计对角测量，数据实时传送到计算机中。
11、试验过程可以由操作员根据实际情况现场编辑，写程序简单、方便。
12、保压点可以任意多点设定，每阶段速度任意设定，保压时间任意设定，达到预设条件后自动切换到下一阶段。
13、可以完成法相额定压力下的单轴抗压等具有抗压特性的多种试验。

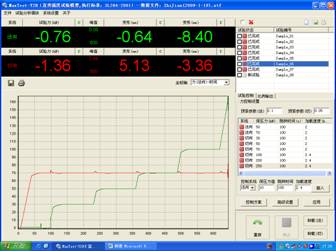

四、主操作界面：
五、配套直剪盒：在仪器能力允许范围内，直剪盒相关尺寸可根据客户要求配置2套。
